3D Laser Scanning

[2019年9月]

テルファークレーン（国の登録有形文化財 機械遺産、清水港）を3Dスキャナーで計測撮影

テルファークレーンはその構造（モノレールに沿ってホイストが移動する）から、別名モノレールホイストとも呼ばれます。歴史的な遺産ともいえるテルファークレーンを3D計測動画で全方位から、かつ俯瞰して見てください。鉄骨建造物としてのユニークな美しさを再発見していただけると思います。

[2019年7月]

橋梁を3Dスキャナーで計測

建造以来90年を越えて利用されてきた桜橋の姿を点群データで記録しました。
静岡県静岡市の県道197号入江富士見線にかかる桜橋は、昭和6年（1931年）に建造され今日まで約90年もの間利用されてきました。その間モータリゼーションは一気に進行し交通量は増加、加えて経年劣化による損傷が進みました。そこで令和2年度から新しい橋に架け替える工事が本格的に始まります。今回、東海テクノ株式会社は静岡市建設局道路保全課様の許可を頂き、桜橋の架け替え前の姿を3D点群データに記録する作業を実施しました。

[2019年5月]

国宝指定久能山東照宮 御社殿

静岡県静岡市久能山東照宮様の許可を頂き、国宝である御社殿外観を撮影させていただきました。御社殿は漆塗特有の艶やかな姿を誇る荘厳な権現造りの建造物で、その繊細な建物をどこまで記録できるか未知数でしたが、全体像、形状、寸法など、構造的な要素を忠実に記録することができました。

[2019年5月]

3Dレーザースキャナーで対象物の点群データを収集します。

収集したデータを点群処理専用ソフトGalaxy-Eye（株式会社富士テクニカルリサーチ社製）で解析、モデリング、編集等を行います。プロセスの各段階により成果物をご提供できます。干渉チェック、計測、3D、CADデータ、平面図、アイソメ図、またムービー作成も可能です。

３次元測定

施工対象となる構造物に対して、
測定箇所数を計画の上、3Dレーザースキャナで測定し、
点群データを取得します。

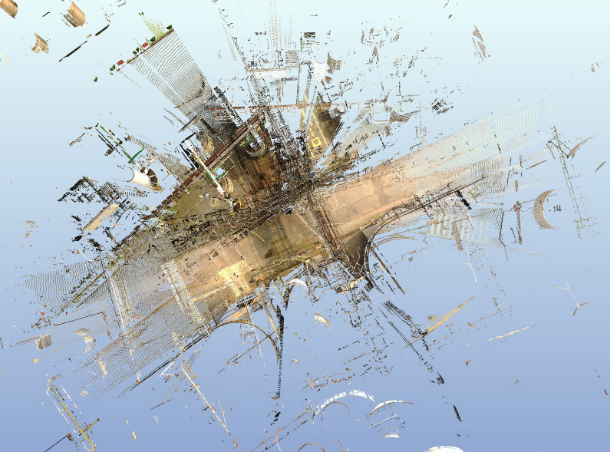

合成処理

複数ある測定点の位置合わせ・
合成を行い、全体データを作成します。

3Dモデリング

点群データから構造物、
設備などを３Ｄモデルデータにします。
（配管・鋼材・ダクト・等）

3DCADでのデータ整理

作成した各種モデリングデータを
３ＤＣＡＤに出力し、整理します。

平面図・アイソメ図の作図

モデリングしたデータを元に平面図、
アイソメ図を作成します。（平面図・立面図・アイソメ図・他）

成果物（図面・アイソメ図）を活かし、製作・現地工事・メンテナンスまで請け負います！

3D計測で成果物として出来た図面やアイソメ図をもとに、製作はもちろんのこと現地工事や保守・メンテナンスも一括でお受けできます。
点群データ（STEP2）、3Dモデルデータ（STEP3）などそれぞれの段階で納入することも可能です。
